Images satellitaires enregistrées par Paul Gogan F2FT à Cassis, France.

Antenne QFHA NOAA17 a de nouveau de gros problèmes avec son moteur de balayage. De plus, les anciens satellites (désactivés...) émettent sporadiquement et produisent des interférences avec les satellites actifs. Désolé pour la mauvaise qualité de certaines images.
STATUS ACTUEL : WEATHER SATELLITES weekly status (cliquez).

 Les images transmises par les satellites météo à orbite polaire (NOAA 15, 17, 18, 19) sont reçues avec une antenne hélice quadrifilaire à polarisation circulaire QFHA (photo ci-contre), munie d'un préamplificateur et reliée à un récepteur EMGO 134-141 MHz.

  Les signaux sont contrôlés et analysés avec Baudline puis décodés et traités par le programme WXtoImg.

  La position de la station de réception ( 43°.217 N, 05°.533 E) est indiquée par une croix rouge (+) sur les images.

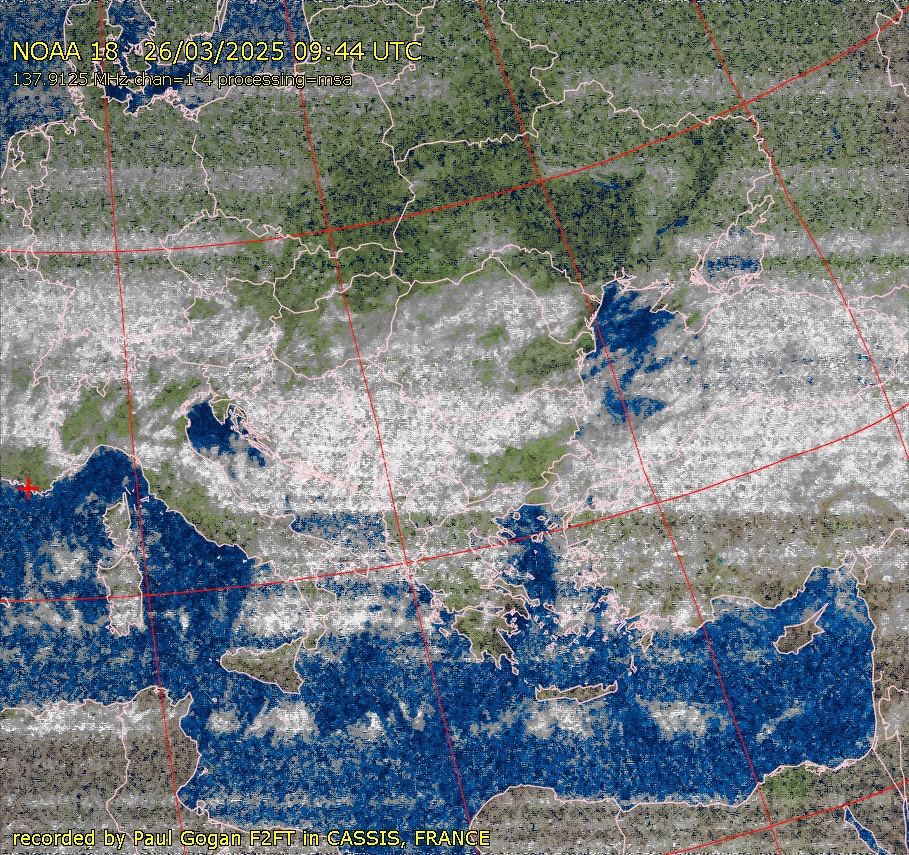

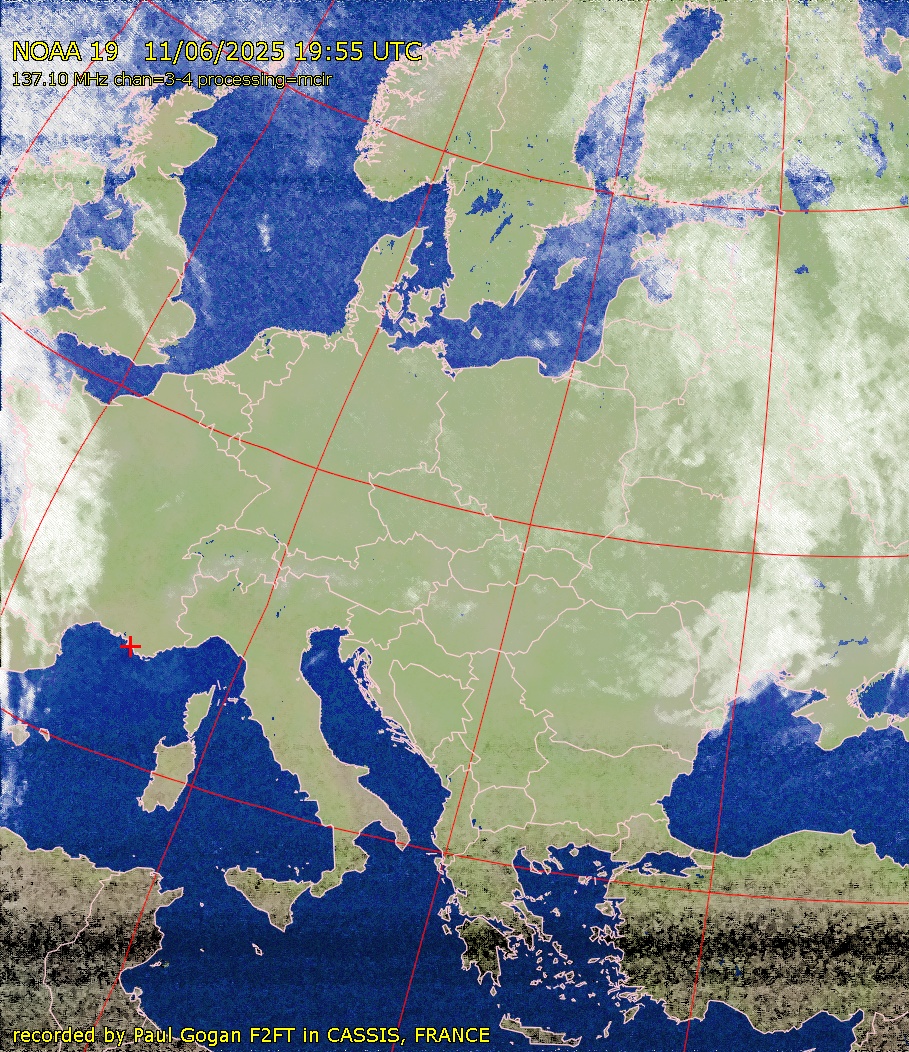

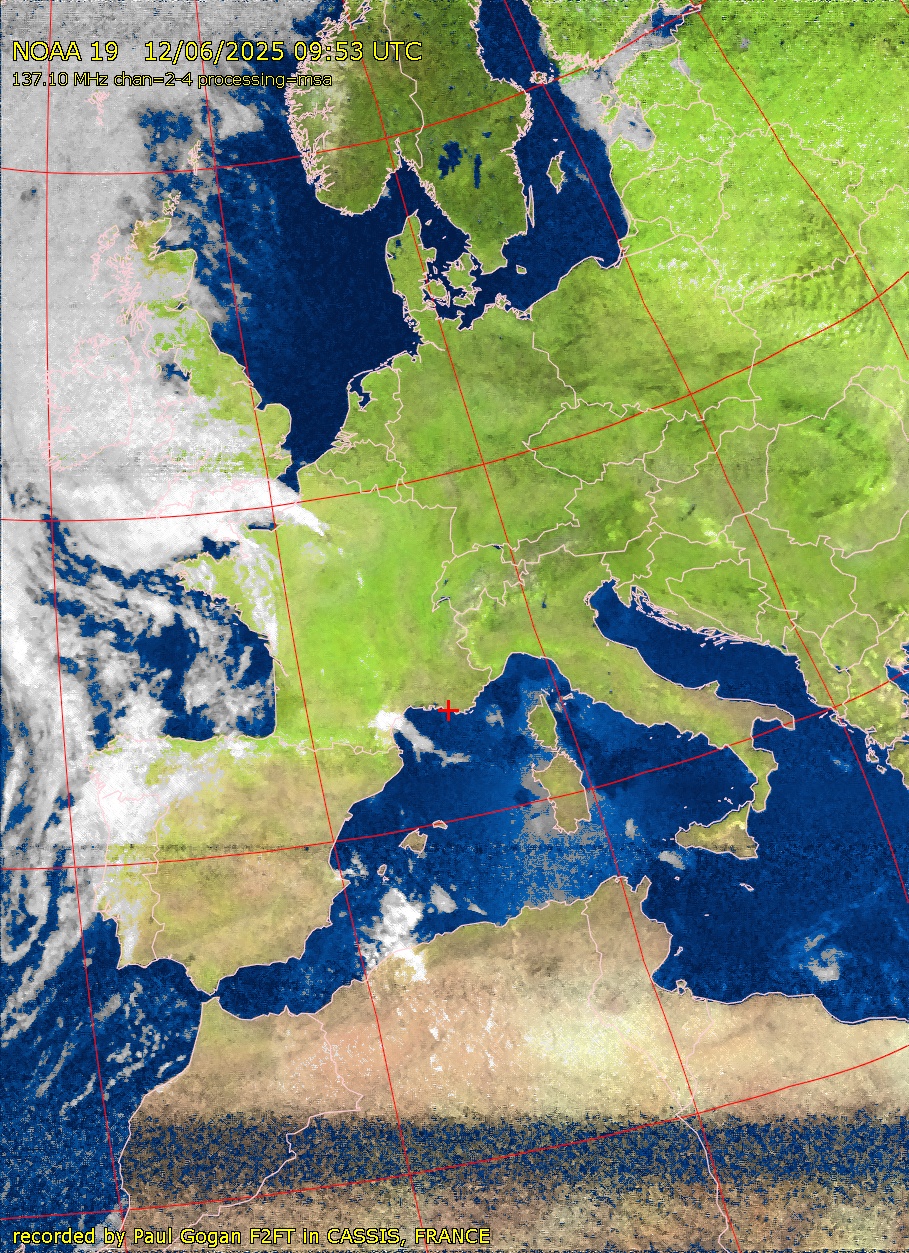

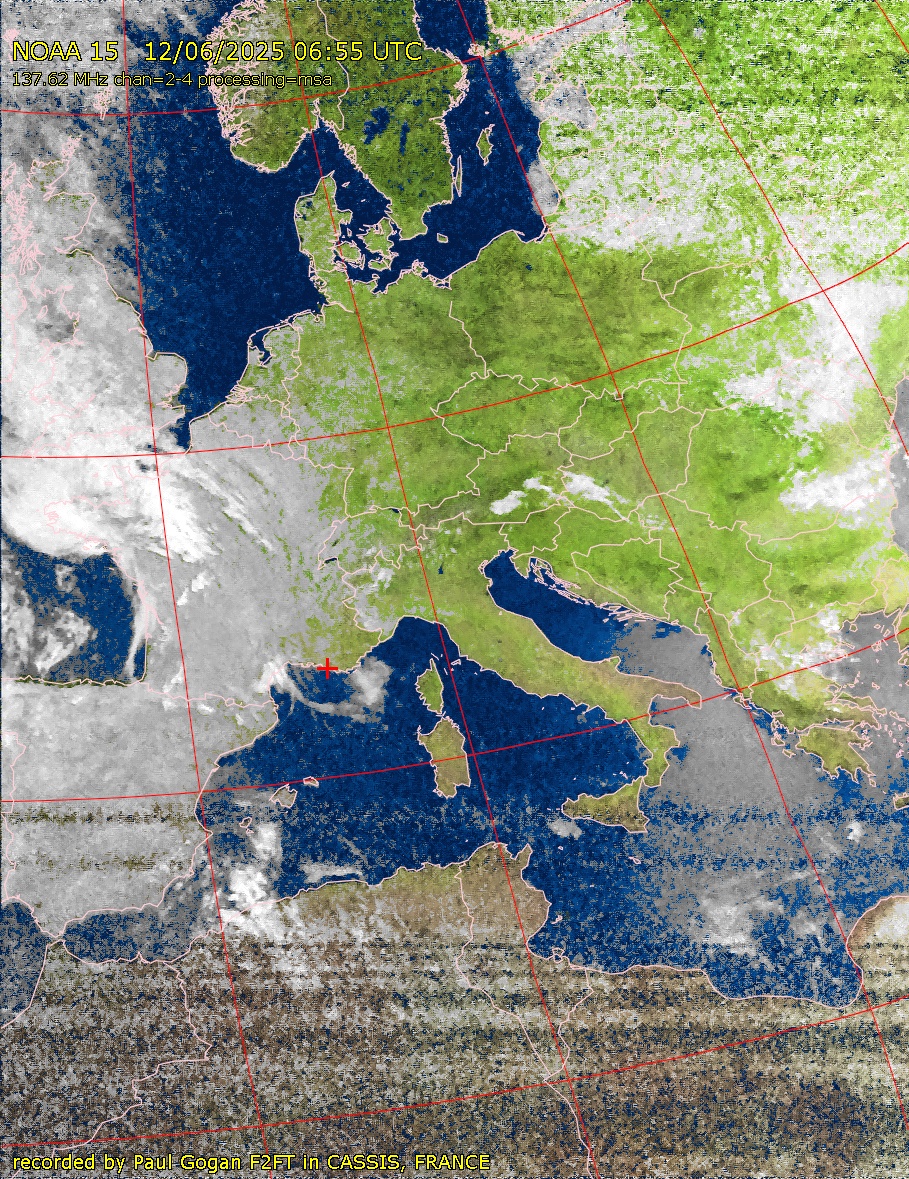

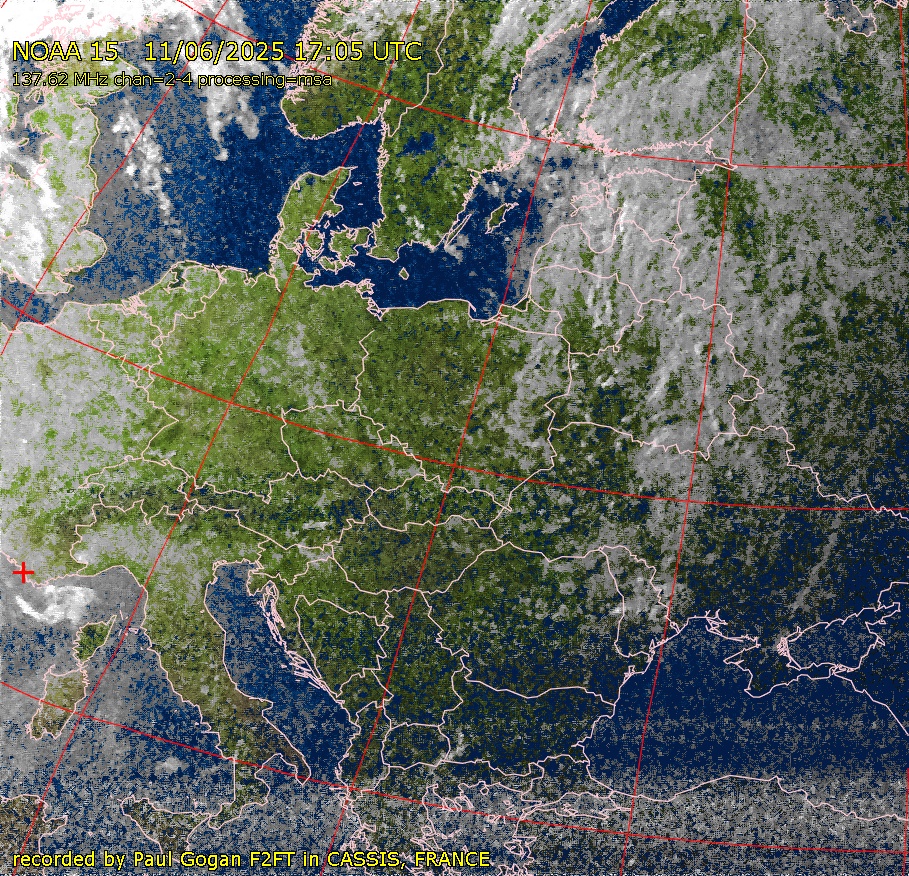

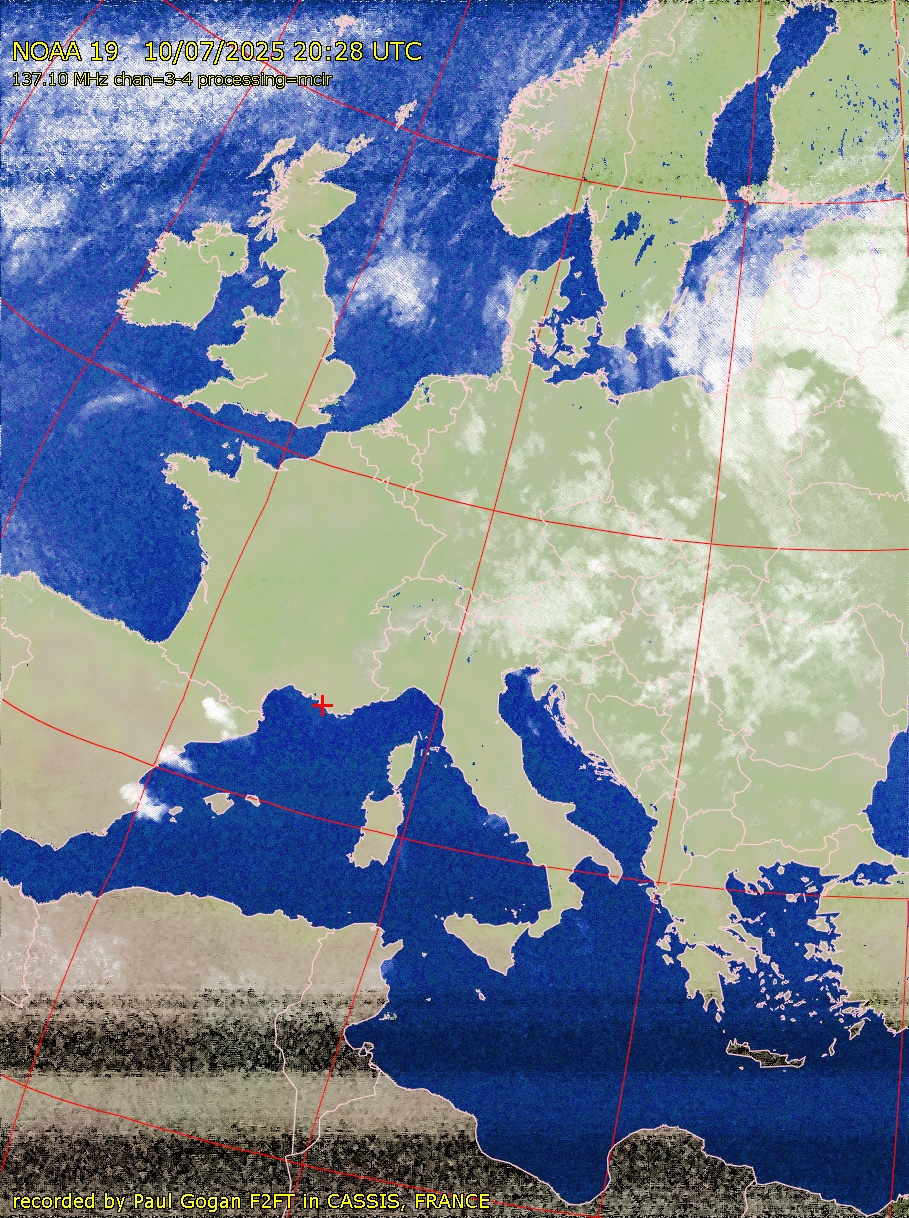

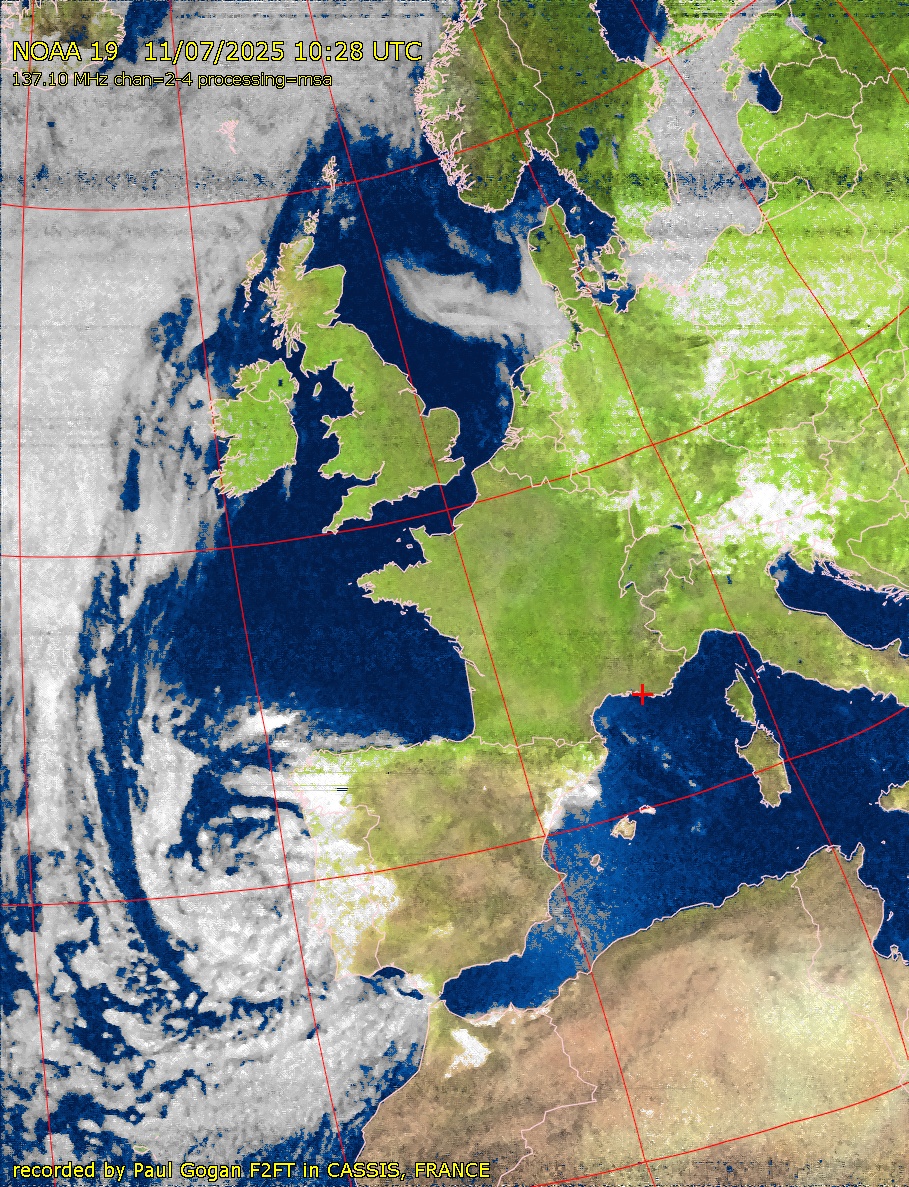

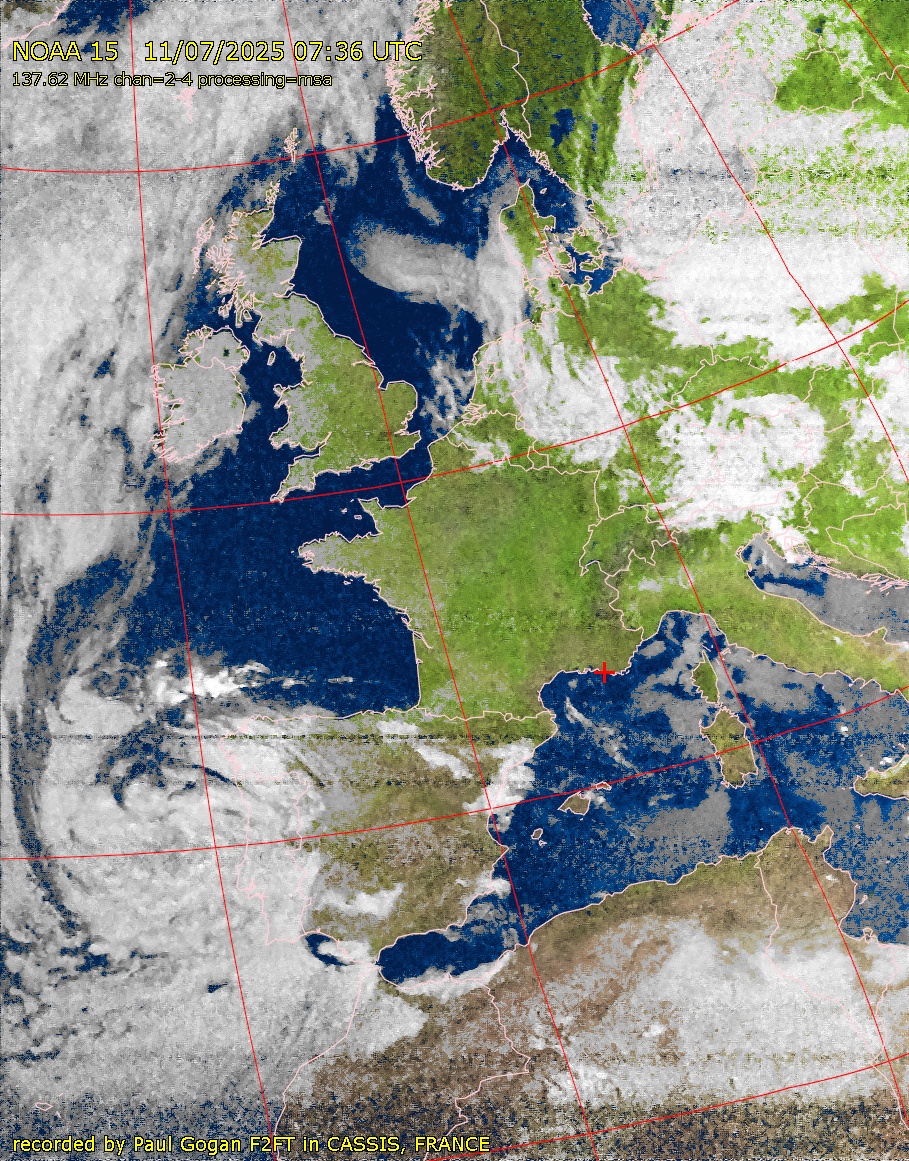

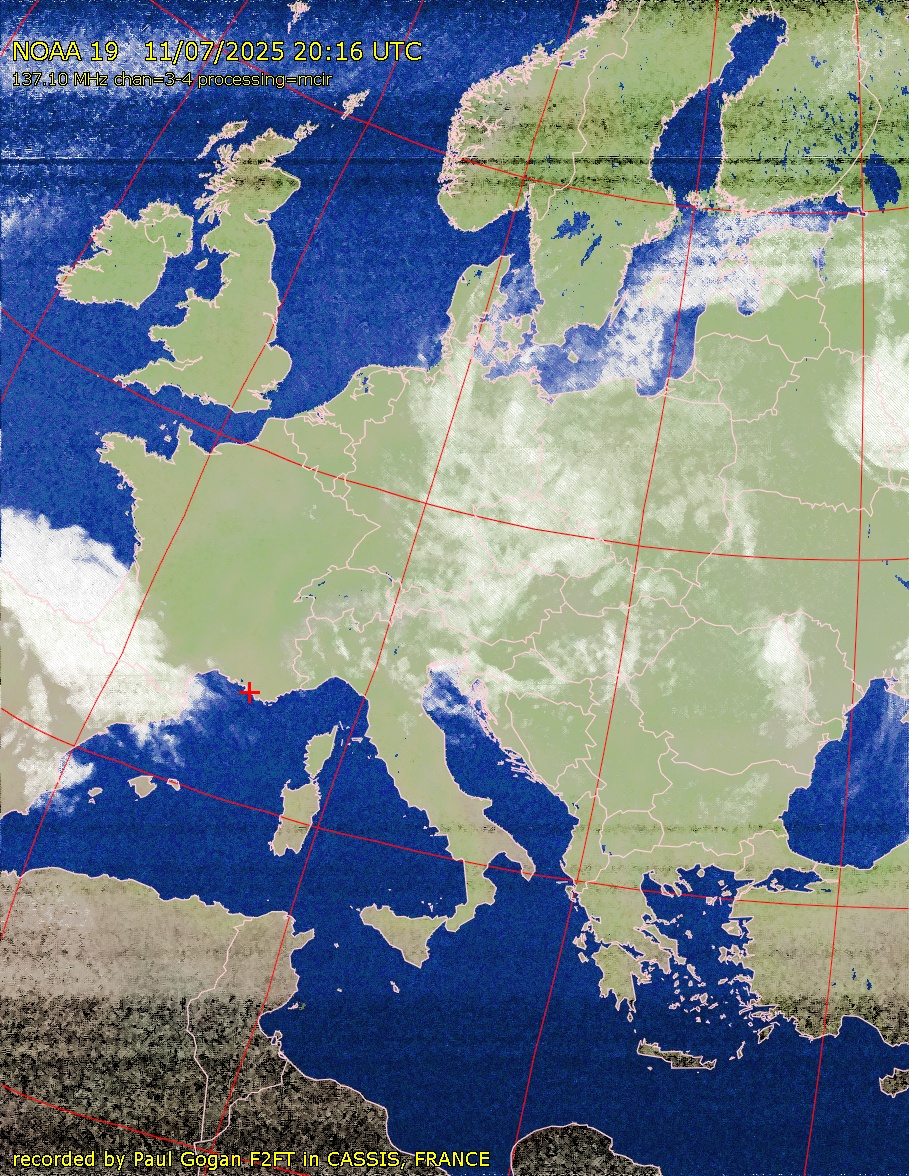

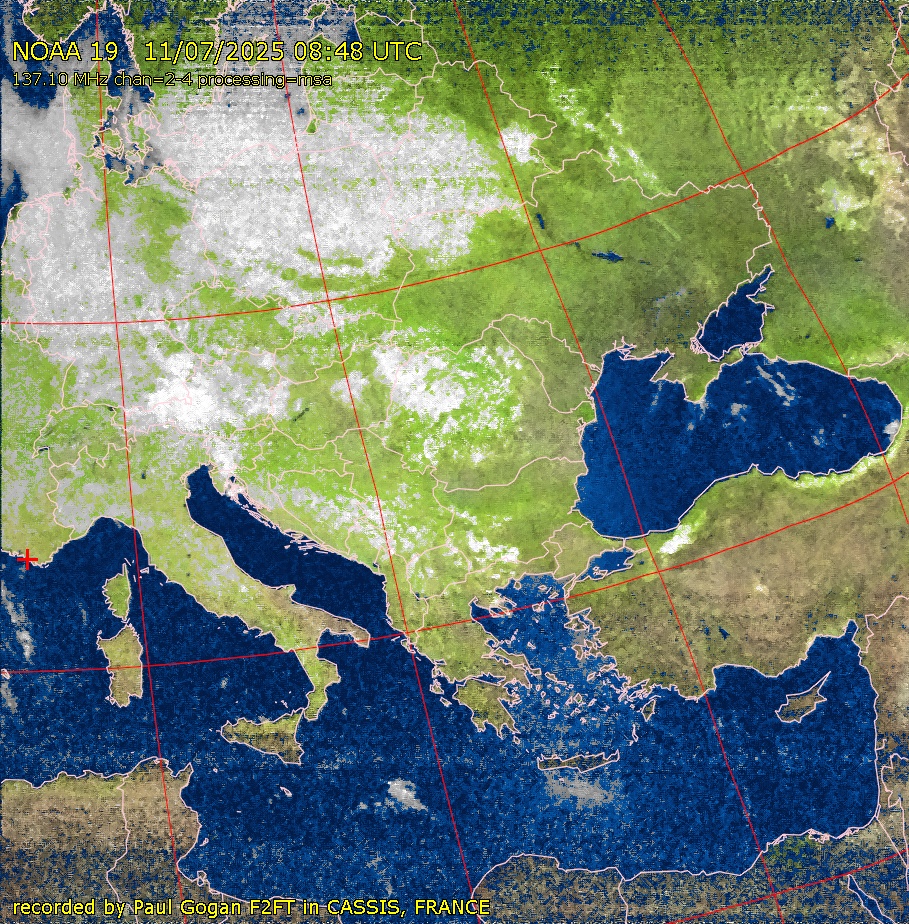

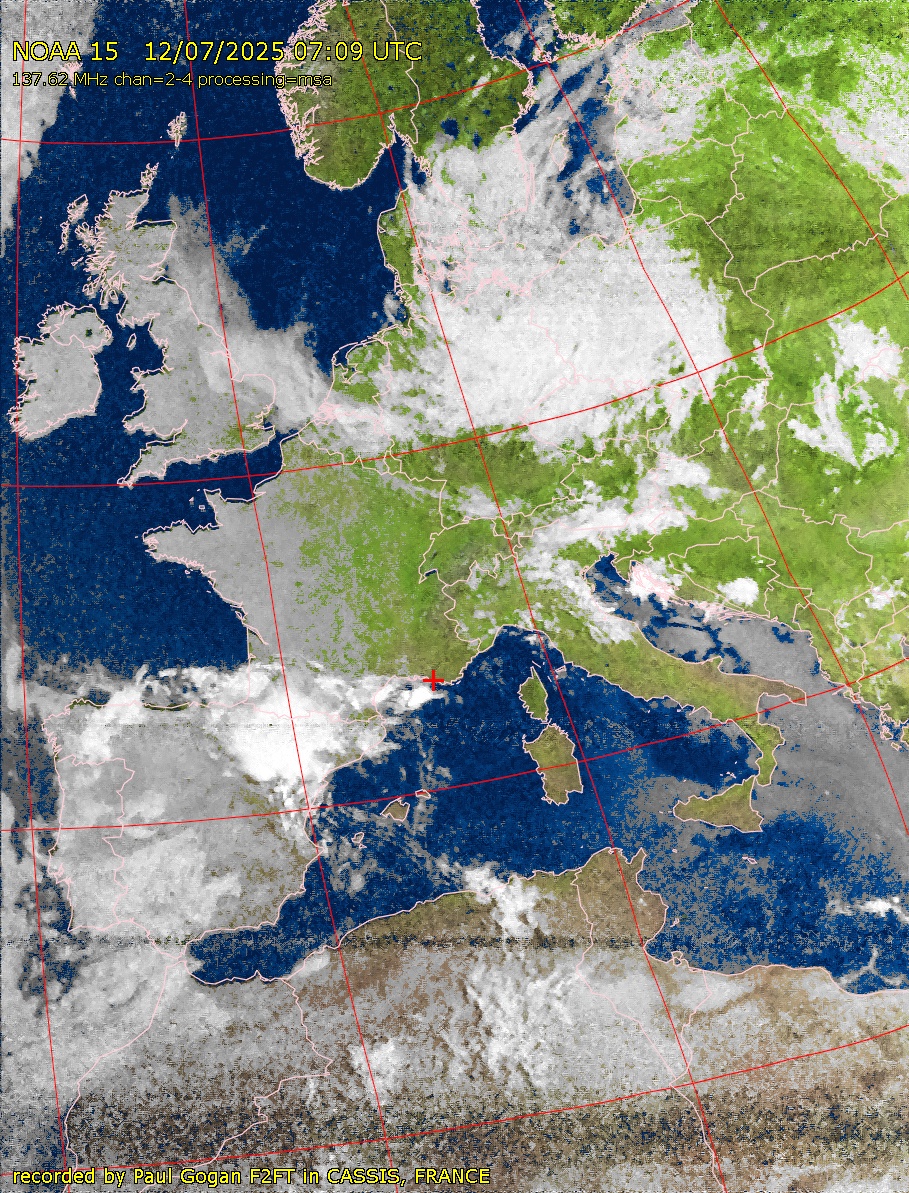

 Les images présentées sur ce site sont le résultat d'une analyse multispectrale (MSA) qui combine les canaux 2 (visible) et 4 (infra-rouge) pour distinguer la terre, l'eau et les nuages. Les couleurs sombres correspondent aux zones chaudes. Pour les passages nocturnes, pas d'analyse multispectrale: seuls les canaux infra-rouge sont utilisés. La résolution spatiale est de 4km.

 Lorsque la station est en route, ce site est mis à jour automatiquement aussitôt que les images ont été reçues et traitées.

Pas ou très peu de mises à jour pour les passages nocturnes.


Cliquez sur une image pour l'agrandir.
NOAA 17
NOAA 17
01/08/2010 09:41 UTC
NOAA 15
NOAA 15
31/07/2010 16:20 UTC
NOAA 15
NOAA 15
31/07/2010 14:41 UTC
NOAA 19
NOAA 19
31/07/2010 12:58 UTC
NOAA 17
NOAA 17
31/07/2010 10:05 UTC
NOAA 17
NOAA 17
31/07/2010 08:25 UTC
NOAA 17
NOAA 17
30/07/2010 20:11 UTC
NOAA 15
NOAA 15
30/07/2010 16:45 UTC
NOAA 15
NOAA 15
30/07/2010 15:04 UTC
NOAA 19
NOAA 19
30/07/2010 13:08 UTC
NOAA 19
NOAA 19
30/07/2010 11:29 UTC
NOAA 17
NOAA 17
30/07/2010 08:48 UTC



Prochains passages de satellites prévus au-dessus de Cassis, France

Satellite Début du passage Fin du passage Elevation Maximum Fréquence
nom UTC heure locale UTC heure locale degrés (est ou ouest) MHz
NOAA 19 01/08 12:47 01/08 14:47 01/08 13:04 01/08 15:04 67° W 137.10
NOAA 18 01/08 12:50 01/08 14:50 01/08 13:07 01/08 15:07 68° E 137.9125
NOAA 15 01/08 15:56 01/08 17:56 01/08 16:09 01/08 18:09 59° W 137.50
NOAA 17 01/08 19:25 01/08 21:25 01/08 19:38 01/08 21:38 51° E 137.62
NOAA 19 02/08 01:07 02/08 03:07 02/08 01:23 02/08 03:23 42° E 137.10
NOAA 18 02/08 01:11 02/08 03:11 02/08 01:26 02/08 03:26 31° E 137.9125

Voir les trajectoires des satellites

logo NASA

Ou encore :

Google Maps : Real Time Satellite Tracking

Informations sur l'instrumentation des satellites

Le Radiomètre Avancé à Très Haute Résolution (AVHRR) : cliquez

Autres images et cartes.

Images (Europe et monde) temps réel (Karlsruhe : cliquez)

Images MODIS quasi temps réel (Nasa Modis Rapid Response System : cliquez)

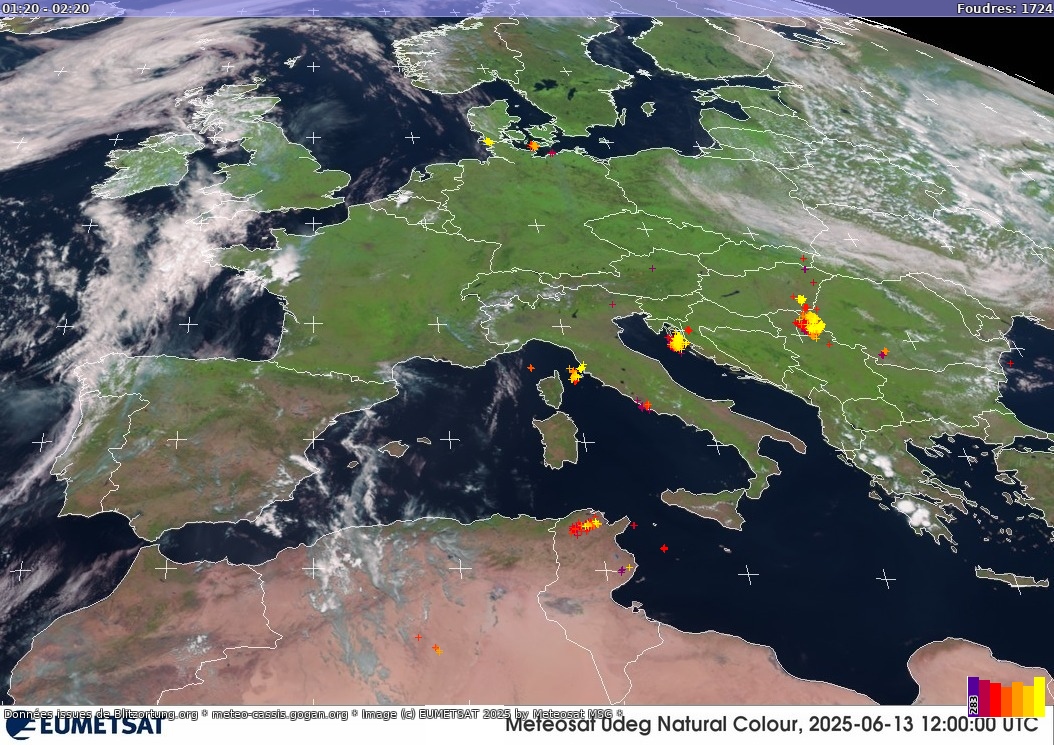

Image Meteosat Seconde Generation: Europe (Sat24.com)

Meteosat8

Carte isobarique (Meteociel)

Pressions

Image composite avec isobares calculées par le modèle NOGAPS (Naval Research Laboratory MRY)

Les explications concernant la composition de l'image ci-dessous sont ici et dans ce document (pdf)
Composite NRL
